Caracteristicile produselor
Permeabilitate ridicată și coercivitate scăzută
Avantajul principal al Permalloy 45 constă în proprietățile magnetice inerente ale matricei sale de nichel-fier. Conținutul optimizat de nichel îmbunătățește semnificativ permeabilitatea inițială a aliajului și permeabilitatea maximă, permițând magnetizarea și demagnetizarea rapidă în câmpuri magnetice slabe cu pierderi de histerezis extrem de scăzute. Coerctivitatea tipică este de până la < 20 A/m, iar permeabilitatea inițială poate ajunge la > 10.000. Funcționează excepțional de bine în aplicații care implică procesare slabă a semnalului și senzori de-sensibilitate ridicată, ceea ce îl face un material ideal pentru a obține ecranare magnetică și dispozitive magnetice de-sensibilitate ridicată.
Performanță excelentă de ecranare magnetică
Permalloy 45 are o permeabilitate ridicată și o pierdere scăzută de histerezis, care ghidează și închide eficient câmpurile magnetice externe prin el însuși, protejând astfel componentele electronice sensibile de interferențele cauzate de câmpurile magnetice parazite. În câmpurile magnetice de curent continuu și de curent alternativ de joasă frecvență-, efectul său de ecranare este cu mult superior celui al materialelor obișnuite din oțel siliciu și ferită. Este potrivit pentru domeniile-de ultimă oră, cum ar fi instrumentele de precizie, echipamentele medicale și sistemele de comunicații care necesită control precis și ecranare a câmpurilor magnetice slabe.
Stabilitate bună la temperatură
Permalloy 45 prezintă o stabilitate excelentă a performanței magnetice pe un interval larg de temperatură de la -50 grade până la 200 grade, cu rate de variație mult mai mici în permeabilitate și punct de funcționare în comparație cu materialele magnetice moi convenționale. Temperatura lui Curie este de aproximativ 450 de grade, permițându-i să mențină caracteristici magnetice consistente pe un spectru larg de temperatură. Acest lucru îl face potrivit pentru aplicații precum electronica auto, controlul industrial și aerospațial în care sunt impuse cerințe stricte de stabilitate a temperaturii.
Proprietăți bune de prelucrare și formare
Permalloy 45 prezintă proprietăți excelente de lucru la cald și la rece, permițându-i să fie forjat, laminat și ștanțat în formă. Ductilitatea sa o depășește pe cea a majorității materialelor magnetice din ferită moi fragile, făcându-l potrivit pentru fabricarea de scuturi magnetice complexe, miezuri laminate și piese ștanțate cu precizie. Recoacerea poate optimiza proprietățile magnetice, elimina solicitările de prelucrare, restabili permeabilitatea și reduce coercitatea. Sunt aplicabile operațiunile convenționale de prelucrare, cum ar fi strunjirea, frezarea, găurirea și șlefuirea; se recomandă folosirea sculelor de tăiere a metalelor dure.
Specificatii tehnice
Compoziție chimică
|
Element |
Cerințe standard |
Note |
|
Ni |
45.0 - 46.5% |
Elemente de bază care îmbunătățesc semnificativ permeabilitatea magnetică și temperatura Curie |
|
Fe |
Cantitatea rămasă |
Elemente de matrice care asigură o densitate ridicată a fluxului magnetic și un cost{0}}eficient |
|
C |
Mai mic sau egal cu 0,02% |
Control strict pentru a asigura proprietăți magnetice și puritate |
|
Mn |
Mai mic sau egal cu 0,50% |
Control strict pentru a preveni degradarea proprietăților magnetice |
|
Și |
Mai mic sau egal cu 0,20% |
Control strict pentru a asigura consistența proprietăților magnetice |
|
Cr |
Mai mic sau egal cu 0,10% |
Control strict pentru a asigura permeabilitatea |
|
P |
Mai mic sau egal cu 0,015% |
Elemente de impuritate |
|
S |
Mai mic sau egal cu 0,010% |
Preveniți fragilitatea la cald |
Proprietăți fizice
|
Proprietate |
Valoare/Interval |
Condiții de testare |
|
Densitate |
8,17 g/cm³ |
Temperatura camerei (20 grade) |
|
Temperatura Curie |
≈ 450 de grade |
- |
|
Densitatea fluxului magnetic de saturație (Bs) |
≈ 1.6 T |
Temperatura camerei |
|
Forța coercitivă (Hc) |
< 20 A/m |
Stare recoaptă |
|
Permeabilitatea inițială (μi) |
> 10,000 |
Stare recoaptă |
|
Permeabilitatea maximă (μmax) |
≈ 150,000 |
Stare recoaptă |
|
Rezistivitate |
≈ 0.45 μΩ·m |
Temperatura camerei |
|
Coeficientul de dilatare termică (20-100 grade) |
10.5 × 10⁻⁶ /K |
- |
|
Modulul elastic (modulul Young) |
205 GPa |
Temperatura camerei |
Proprietăți mecanice (condiție de recoacere, valori tipice)
|
Proprietate |
Valoare tipică |
Caietul de sarcini |
|
Rezistență la tracțiune |
Mai mare sau egal cu 450 MPa |
ASTM A753 |
|
Nivelul de randament (0,2% compensare) |
Mai mare sau egală cu 200 MPa |
ASTM A753 |
|
Elongaţie |
Mai mare sau egal cu 25% |
ASTM A753 |
|
Duritate |
≈ 85 HRB |
- |
Proprietăți magnetice (condiție de recoacere, valori tipice)
|
Performanţă |
Valoare numerică |
Condiții de testare |
|
Permeabilitatea inițială (μi) |
Mai mare sau egal cu 10.000 |
câmp magnetic de 0,1 mT |
|
Permeabilitatea maximă (μmax) |
≈ 150,000 |
Stare recoaptă |
|
Forța coercitivă (Hc) |
Mai mic sau egal cu 20 A/m |
Stare recoaptă |
|
Densitatea fluxului magnetic de saturație (Bs) |
Mai mare sau egal cu 1,55 T |
Câmp magnetic de 800 A/m |
|
Fluxul magnetic densitate (B) |
≈ 1.5 T |
Sub un câmp magnetic de 2.000 A/m |
Performanță la{0}}înaltă temperatură
Temperatura Curie a lui Permalloy 45 este de aproximativ 450 de grade. Mai jos sunt valorile de referință tipice pentru modul în care proprietățile magnetice se modifică în funcție de temperatură:
|
Temperatură |
Densitatea fluxului magnetic de saturație (Bs) |
Nota |
|
Temperatura camerei |
Mai mare sau egal cu 1,6 T |
- |
|
100 de grade |
≈ 1.5 T |
Rata de reținere a performanței > 93% |
|
200 de grade |
≈ 1.3 T |
Rata de păstrare a performanței > 81% |
|
300 de grade |
≈ 1.0 T |
Rata de păstrare a performanței > 62% |
Performanta antioxidanta:
Permalloy 45 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 de grade), se recomandă protecția acoperirii suprafeței.
Stabilitate organizațională:
Prin optimizarea tratamentului termic, structura granulelor Permalloy 45 poate fi controlată cu precizie pentru a asigura consistența proprietăților magnetice și mecanice. Temperatura și timpul de recoacere afectează direct proprietățile magnetice finale și trebuie strict controlate.
Media aplicabile:
1. Mediul atmosferic convențional
2. Medii de izolare electrică
3. Kerosen de aviație, ulei hidraulic
4. Mediu cu gaz-înaltă (mai puțin sau egal cu 200 de grade)
Notă: Permalloy 45 este un aliaj metalic magnetic moale și nu este potrivit pentru medii lichide corozive, cum ar fi acizii puternici și alcalii puternici. Când este expus la un mediu umed timp îndelungat, se recomandă tratamentul de prevenire a ruginii.
Permalloy 45 este conceput special pentru aplicații magnetice care necesită permeabilitate ridicată, pierderi reduse și fiabilitate ridicată. Se recomandă utilizarea în următoarele domenii:
Câmpuri de aplicare
-
Ecran magnetic: carcase de ecranare magnetică pentru instrumente de precizie, ecranare osciloscop, ecran magnetic al microscopului electronic, ecranare echipament de comunicație, carcase de ecranare a senzorilor.
-
Electronică și comunicații: transformatoare audio, inductoare miniaturale, amplificatoare magnetice, filtre, transformatoare de impulsuri, transformatoare de curent, senzori de câmp magnetic slab.
-
Aerospațial: ecranare magnetică de navigație inerțială, ecranare avionică, ecranare magnetică giroscop, ecranare magnetică altimetru, ecranare componente sensibile ale sistemului radar.
-
Echipamente medicale: ecranare magnetică RMN, senzori medicali, sisteme de focalizare magnetică pentru microscoape electronice, ecranare magnetică magnetoencefalografie / magnetocardiografie (MEG/MCG).
-
Industria auto: Circuite magnetice ale supapelor electromagnetice în sistemele de injecție a combustibilului, senzori de poziție cu reluctanță variabilă, senzori ABS, senzori electronici pentru pedala de accelerație.
-
Instrumente de precizie: Balanțe electromagnetice, magnetometre, circuite magnetice ale spectrometrelor, ecranare magnetică a detectoarelor de particule, ecranare magnetică a senzorilor cuantici.
-
Cercetare și metrologie: Inductori standard, fluxmetre, instrumente de măsură magnetice, transformatoare de curent de precizie, sisteme de măsurare cu efect Hall cuantice.
Livrare și personalizare
Oferim soluții flexibile și fiabile pentru lanțul de aprovizionare pentru a vă asigura că primiți materiale Permalloy 45 care se potrivesc perfect cerințelor proiectului dumneavoastră.
|
Formă |

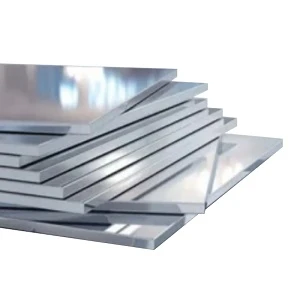

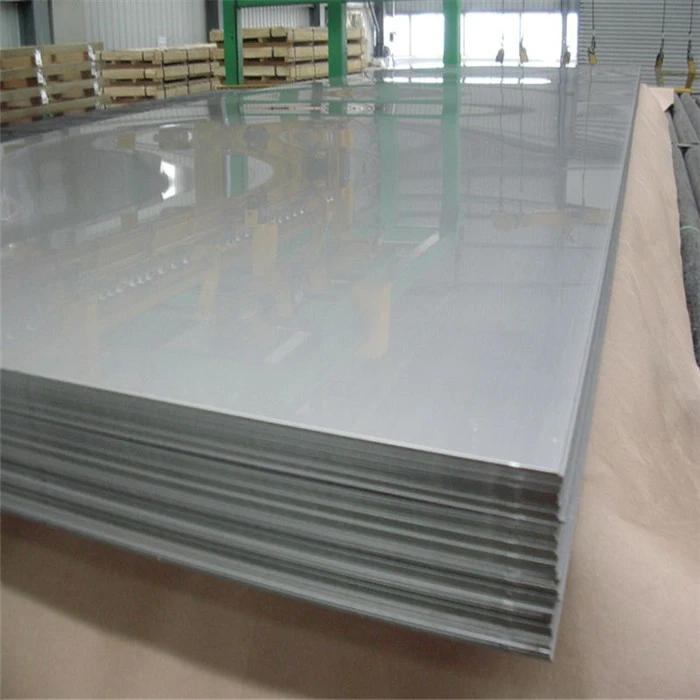

 Foaie/Placă
|

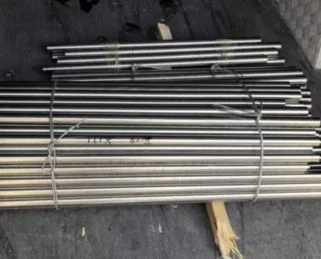

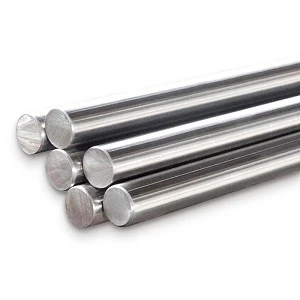

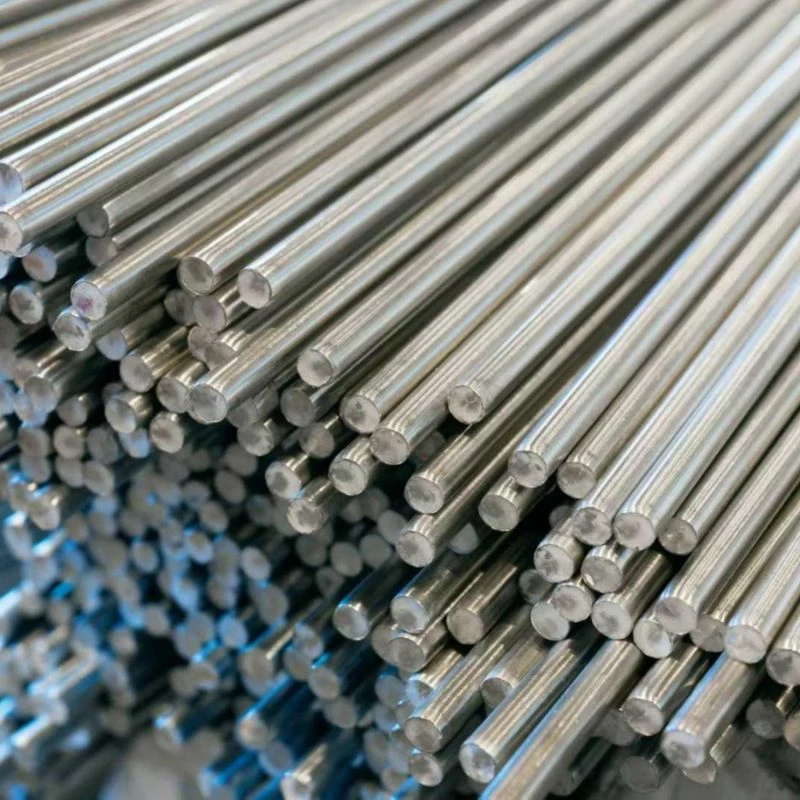

 Bar/Tijă
|

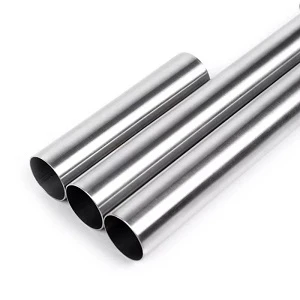

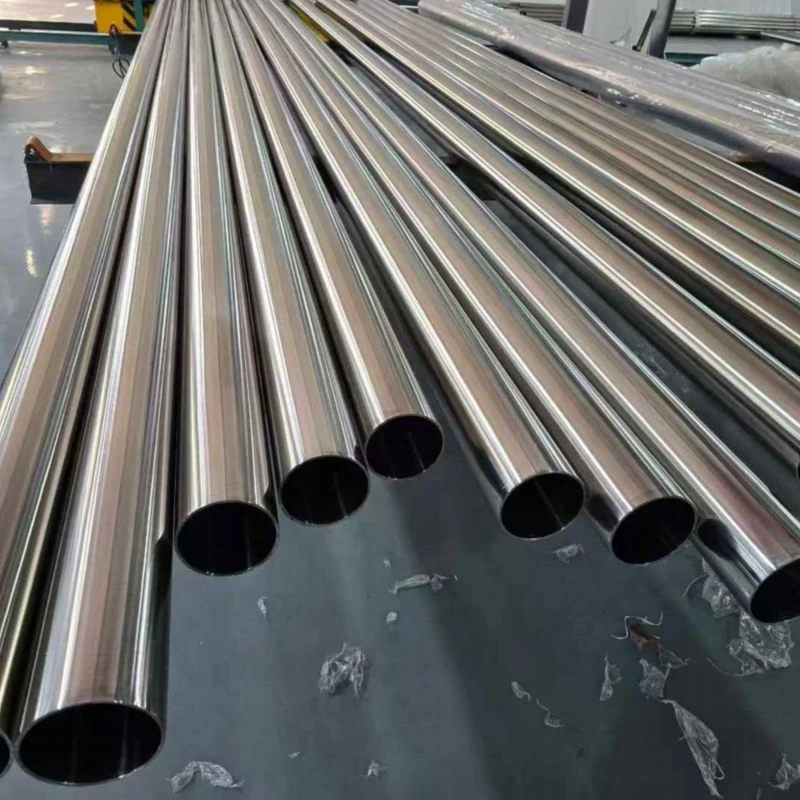

 Conducta / Tub
|

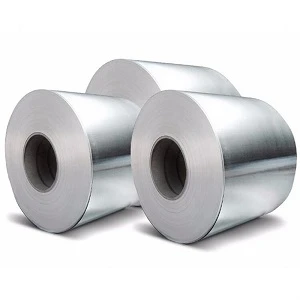

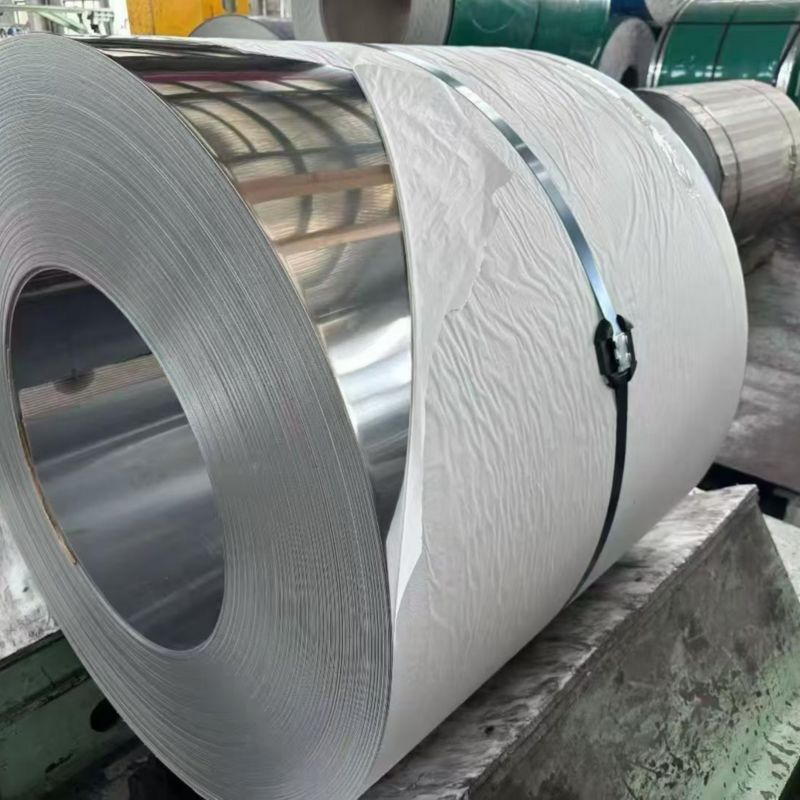

 Bobina de bandă/foaie
|

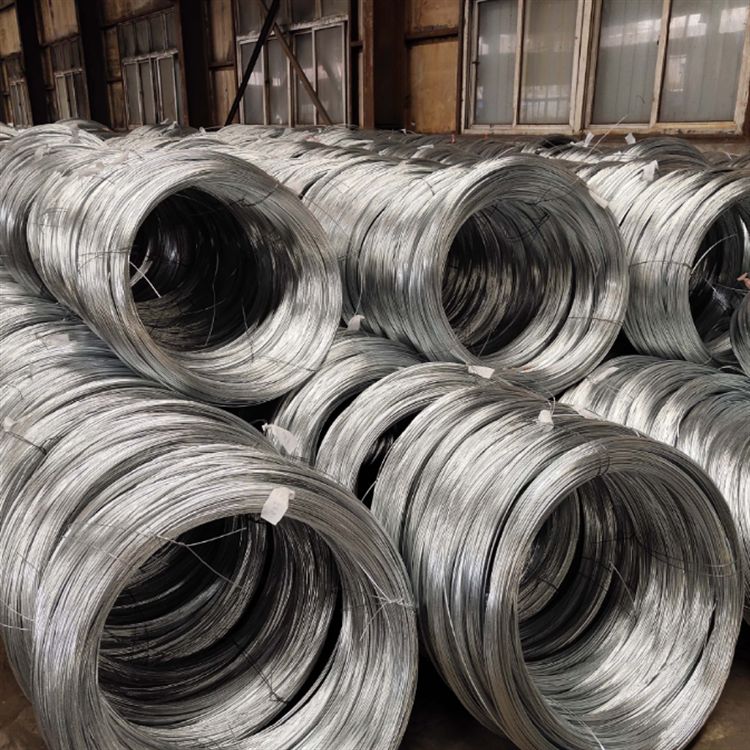

 Sârmă/Sârmă
|
|---|---|---|---|---|---|
|
Gama convențională |
Grosimea: 0.5 - 100 mm |
Diametru Φ6-500mm |
Diametru exterior Φ10-300mm |
Grosime: 0,05 – 3,0 mm |
Diametru Φ0.1-10mm |
|
Capacitate de personalizare |
Plăci-laminate la cald sau-laminate la rece, foi ultra-subțiri (începând de la 0,1 mm), piese ștanțate și tăiat-la-lungime |
Bare forjate, bare-laminate la cald, bare lustruite și bare modelate |
Țevi fără sudură, țevi sudate, tăiere cu lungime fixă- |
Materiale de bandă de precizie, bobină de ștanțare, decupare laminată, lățime ne-standard |
Desen de precizie, tratament special de suprafață |
De ce să ne alegeți? - Tehnologie de inginerie de încredere. Livrare de încredere.
Nu suntem doar un furnizor, ci un partener de materiale de încredere pentru dvs. în China.

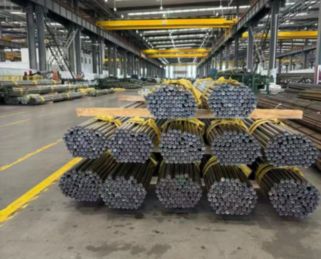

Producție integrată pe verticală
Deține o unitate de 20.000㎡ cu 10+ linii automate (8,000+ tone/an). Centrul intern de scule și matrițe-permite personalizarea rapidă și controlul eficient al costurilor - fără markup intermediar.

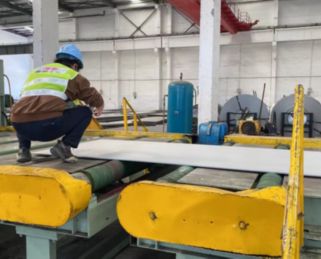

Control strict al calității în fiecare etapă
Trasabilitate completă în punctele de control QC cheie pe parcursul producției. 100% conform standardelor ASTM/ASME, EN și GB. Rapoarte de testare a materialelor disponibile cu fiecare expediere.

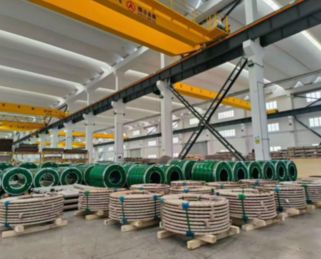

Livrare de încredere și ambalare de export
10+ ani de export în Europa, America de Nord, Asia de Sud-Est și Orientul Mijlociu, cu protecție impermeabilă și anti-rugină, combinată cu opțiuni flexibile de expediere, asigură sosirea în siguranță și-la timp.
Validarea eșantionului înainte de producția în masă
Oferim mostre gratuite pentru verificarea calității, permițându-vă să plasați comenzi în vrac numai după aprobare. Asigurăm consistență de la eșantion la producția de masă prin măsurarea dimensională precisă și fabricarea transparentă.
Întrebări frecvente
Î: Care sunt principalele avantaje ale Permalloy 45?
Î: Ce tratament termic este necesar pentru Permalloy 45?
Î: Care este temperatura maximă de utilizare?
Î: Care este diferența dintre Permalloy 45 și Hiperco® 50?
