Caracteristicile produselor
Permeabilitate inițială extrem de ridicată și permeabilitate maximă (avantajul principal)
Avantajul principal al Permalloy constă în permeabilitatea sa extrem de ridicată. Datorită compoziției precise de aproximativ 79% nichel și aproximativ 4% molibden, împreună cu textura cristalină strict controlată, permeabilitatea sa inițială (μᵢ) poate ajunge la 20.000-50.000, iar permeabilitatea maximă (μmax) poate ajunge la 200.000-500 de oțel, care este de obicei semnificativ mai mare decât cea de siliciu ≈ 50.000) și ferite (μmax ≈ 10.000-20.000). Sub câmpuri magnetice foarte slabe (cum ar fi nivelul câmpului magnetic al Pământului), Permalloy oferă un răspuns de flux excepțional de ridicat, ceea ce îl face un material ideal pentru aplicații precum ecranarea magnetică și detectarea semnalului slab. În comparație cu alte grade de permeabilitate ridicată (de exemplu, 1J85), 1J79 oferă o gamă liniară mai largă și caracteristici de temperatură mai stabile.
Coercivitate și pierderi de histerezis extrem de scăzute
Datorită purității sale ridicate și texturii cristaline optimizate, Permalloy are o coercivitate extrem de scăzută (Hc mai mică sau egală cu 10 A/m), o zonă a buclei de histerezis foarte mică și pierderi de histerezis semnificativ mai mici în comparație cu oțelul și ferite obișnuite cu siliciu. În câmpurile magnetice alternative, performanța sa de pierdere a miezului este excelentă, făcându-l potrivit pentru aplicații cu cerințe stricte de fidelitate și eficiență a semnalului, cum ar fi transformatoarele audio (20Hz-20kHz), transformatoarele de curent de precizie și amplificatoarele magnetice. Bucla sa de histerezis extrem de îngustă asigură transmisia de înaltă fidelitate a semnalelor slabe cu distorsiuni minime.
Rezistivitate mai mare pentru controlul pierderilor de curent turbionar
Rezistivitatea permalloy-ului este de aproximativ 0,55-0,60 μΩ·m, semnificativ mai mare decât cea a oțelului obișnuit cu siliciu (aproximativ 0,25-0,30 μΩ·m). Adăugarea de molibden mărește efectiv rezistivitatea aliajului, reduce pierderile de curenți turbionari și sporește eficiența centrală a acestuia în aplicațiile cu frecvență medie și înaltă-. Această proprietate îl face potrivit pentru scenarii cu cerințe stricte privind eficiența și creșterea temperaturii, cum ar fi transformatoare de-frecvență înaltă, sisteme radar și surse de alimentare pentru aviație (400 Hz). În comparație cu aliajele pure de nichel-fier (de exemplu, 1J50), 1J79 prezintă performanțe superioare de înaltă frecvență datorită adăugării de molibden, permițând creșterea frecvenței sale de operare de 2-3 ori.
Proprietăți bune de prelucrare și formare
Permalloy prezintă o excelentă lucrabilitate la cald și la rece, permițându-i să fie forjat, laminat și ștanțat în diferite forme. Ductilitatea sa o depășește pe cea a majorității magneților de ferită moi, făcându-l potrivit pentru fabricarea de miezuri laminate complexe, scuturi magnetice și ștanțare de precizie. Poate fi rulat în benzi extrem de subțiri (grosime de până la 0,01-0,05 mm), ideal pentru aplicații de înaltă frecvență. Recoacerea optimizează proprietățile magnetice prin ameliorarea tensiunilor de procesare, restabilirea permeabilității și reducerea coercității. Sunt aplicabile operațiunile convenționale de prelucrare, cum ar fi strunjirea, frezarea, găurirea și șlefuirea; se recomandă folosirea sculelor de tăiere a metalelor dure.
Performanță excelentă de ecranare magnetică
Permeabilitate ridicată și coercivitate scăzută a lui Permalloy îi conferă avantaje unice în aplicațiile de ecranare magnetică. În câmpuri magnetice alternative de curent continuu și de frecvență joasă-, Permalloy poate absorbi și ghida eficient liniile de flux magnetic, oferind o eficiență de ecranare extrem de ridicată. Performanța sa de ecranare este cu mult superioară celei a oțelului siliciu obișnuit și a feritelor, făcându-l potrivit pentru aplicații cu cerințe extrem de stricte pentru mediul magnetic, cum ar fi instrumente de precizie, microscoape electronice, senzori cuantici și magneți RMN.
Specificatii tehnice
Compoziție chimică (aliaj ASTM A753 tip 4 / GB/T 15018)
|
Element |
Cerințe standard |
Note |
|
Ni |
78.5 - 80.5% |
Elementul de bază cheie este conținutul de aproximativ 79% de nichel, ceea ce determină că constanta de anizotropie magnetică se apropie de zero pentru a obține o permeabilitate ridicată. |
|
lu |
3.8 - 4.2% |
Creșteți rezistivitatea, suprimați transformarea de fază ordonată a Ni₃Fe și simplificați procesul de tratament termic |
|
Fe |
Cantitatea rămasă (≈ 15-17%) |
Elemente de matrice care oferă densitate de flux și cost{0}}eficiență |
|
Mn |
Mai mic sau egal cu 0,60% |
Control strict pentru a asigura proprietăți magnetice și puritate |
|
Si |
Mai mic sau egal cu 0,30% |
Control strict pentru a asigura consistența proprietăților magnetice |
|
C |
Mai mic sau egal cu 0,02% |
Control strict pentru a preveni precipitarea carburilor de la deteriorarea proprietăților magnetice |
|
P |
Mai mic sau egal cu 0,020% |
Elemente de impurități, strict controlate |
|
S |
Mai mic sau egal cu 0,020% |
Elemente de impurități, strict controlate |
Proprietăți fizice
|
Proprietate |
Valoare/Interval |
Condiții de testare |
|
Densitate |
8,70 g/cm³ |
Temperatura camerei (20 grade) |
|
Temperatura Curie |
≈ 450 de grade |
- |
|
Densitatea fluxului magnetic de saturație (Bs) |
0.75 - 1.0 T |
Temperatura camerei |
|
Forța coercitivă (Hc) |
Mai mică sau egală cu 10 A/m (starea recoacetă) |
Temperatura camerei, curent continuu |
|
Permeabilitatea inițială (μᵢ) |
≈ 20,000-50,000 |
Stare recoaptă, câmp magnetic slab |
|
Permeabilitatea maximă (μmax) |
≈ 200,000-500,000 |
Stare recoaptă |
|
Rezistivitate |
≈ 0.55 - 0.60 μΩ·m |
Temperatura camerei |
|
Coeficientul de dilatare termică (20-100 grade) |
≈ 10.5 × 10⁻⁶ /K |
- |
|
Modulul elastic (modulul Young) |
≈ 200 GPa |
Temperatura camerei |
|
Magnetism |
Ferromagnetism (sub punctul Curie) |
Punctul Curie are aproximativ 450 de grade și se transformă în paramagnetism după depășirea acestei temperaturi. |
Proprietăți mecanice (condiție de recoacere, valori tipice)
|
Proprietate |
Valoare tipică |
Caietul de sarcini |
|
Rezistență la tracțiune |
≈ 550 MPa |
ASTM A753 |
|
Forță (0,2% compensare) |
≈ 340 MPa |
ASTM A753 |
|
Alungire (4D) |
Mai mare sau egal cu 35% |
ASTM A753 |
|
Duritate |
80-95 HRB |
- |
Proprietăți magnetice (condiție de recoacere, valori tipice)
|
Performanţă |
Număr |
Condiții de testare |
|
Densitatea fluxului magnetic de saturație (Bs) |
0.75 - 1.0 T |
Temperatura camerei |
|
Forța coercitivă (Hc) |
Mai mic sau egal cu 10 A/m |
Stare recoaptă, curent continuu |
|
Permeabilitatea inițială (μᵢ) |
≈ 20,000-50,000 |
Stare recoaptă, câmp magnetic slab |
|
Permeabilitatea maximă (μmax) |
≈ 200,000-500,000 |
Stare recoaptă |
Performanță la{0}}înaltă temperatură
Temperatura Curie a lui Permalloy este de aproximativ 450 de grade. În intervalul de temperatură de la temperatura camerei la 100 de grade, permeabilitatea sa se modifică foarte puțin cu temperatura, ceea ce îl face potrivit pentru instrumente de precizie și medii de detectare a câmpului magnetic slab. Cu toate acestea, în condiții de funcționare continuă peste 100 de grade, are loc o atenuare semnificativă a permeabilității, făcându-l inadecvat pentru aplicații magnetice la temperatură înaltă-.
Proprietăți antioxidante:
Permalloy prezintă proprietăți antioxidante bune în mediile atmosferice normale. Când este expus la medii umede sau corozive pe o perioadă lungă de timp, se recomandă tratamentul pentru prevenirea ruginii sau protecția acoperirii suprafeței (cum ar fi placarea cu nichel sau placarea cu aur).
Stabilitate organizațională:
Prin optimizarea tratamentului termic (recoacerea cu hidrogen la temperatură înaltă-+ răcire controlată), structura granulelor Permalloy poate fi controlată cu precizie pentru a asigura proprietăți magnetice consistente. Procesul de tratament termic afectează direct performanța magnetică finală și trebuie controlat strict.
Sistem de tratament termic
Proprietățile magnetice finale ale permalloy sunt foarte dependente de regimul de tratament termic, cu specificații comune după cum urmează:
Recoacere la temperatură înaltă-(pentru restabilirea proprietăților magnetice optime): se încălzește la 1100-1200 de grade într-o atmosferă de hidrogen sau de vid, se menține timp de 1-2 ore (în funcție de grosimea secțiunii transversale), apoi se răcește la o rată controlată (aproximativ 100-300 grade/h), apoi se răcește mai repede până la temperatura camerei.
Notă: intervalul de temperatură de aproape 600 de grade este critic pentru tranziția-dezordinii; trebuie trecută printr-o viteză mai mare sau egală cu 100 grade/h pentru a evita formarea fazei ordonate Ni₃Fe, care ar determina o scădere a permeabilității. Dimensiunea boabelor după recoacere determină direct permeabilitatea și coercitatea și trebuie controlată cu strictețe.
Recoacerea-de eliberare a tensiunii (după ștanțare/prelucrare):
Se încălzește la 750-850 grade, se menține timp de 1-2 ore, se răcește la o rată de 100-200 grade / h până la 500 grade, apoi se răcește cu aer. Folosit pentru eliminarea tensiunilor de prelucrare și restabilirea proprietăților magnetice.
Nota:
1. Tratamentul termic trebuie efectuat după prelucrarea mecanică finală pentru a preveni ca tensiunile de prelucrare să degradeze proprietățile magnetice.
2. În timpul recoacerii cu hidrogen, punctul de rouă trebuie să fie sub -40 de grade pentru a evita oxidarea suprafeței.
3. Viteza de răcire trebuie să fie suficient de rapidă (mai mare sau egală cu 100 de grade /h până la 600 de grade) pentru a asigura apariția completă a transformării-dezordonate ordonate.
Comparația proprietăților magnetice și selecția aplicației
|
Performanţă indicatori |
Permalloy (1J79) |
Oțel siliconic comun (M-19) |
Ferită |
|
Densitatea fluxului magnetic de saturație Bs (T) |
0.75 - 1.0 |
≈ 2.0 |
≈ 0.3-0.5 |
|
Temperatura Curie (grad) |
≈ 450 |
≈ 750 |
≈ 200-300 |
|
Rezistivitate (μΩ·m) |
≈ 0.55-0.60 |
≈ 0.25-0.30 |
≈ 10⁶-10⁷ |
|
Permeabilitatea inițială μᵢ |
≈ 20,000-50,000 |
≈ 1,000 |
≈ 2,000-10,000 |
|
Permeabilitate maximă μmax |
≈ 200,000-500,000 |
≈ 50,000 |
≈ 10,000-20,000 |
|
Forța coercitivă Hc (A/m) |
Mai mic sau egal cu 10 |
Mai mic sau egal cu 200 |
Mai mic sau egal cu 50 |
|
Avantajele de bază |
μ extrem de ridicat, Hc scăzut, sensibilitate de răspuns la semnal slabă |
Cost redus, B-uri mari |
Rezistivitate ridicată, aplicabil de înaltă frecvență |
|
Sugestii de selecție |
Folosit în principal pentru detectarea semnalului slab, transformatoare de curent de precizie, ecranare magnetică de{0}}sensibilitate ridicată și amplificatoare magnetice |
Folosit în principal pentru aplicații convenționale, cum ar fi transformatoare de frecvență de putere, motoare și echipamente electrice |
Folosit în principal pentru-frecvență înaltă (>100 kHz) aplicații și filtrare EMI |
Media aplicabile
1. Mediu atmosferic: Prezintă o bună rezistență la coroziune în condiții normale, comparabilă cu oțelul inoxidabil austenitic.
2. Ulei pentru instrumente de precizie, mediu izolator: compatibilitate bună.
3. Medii de izolare electrică: Potrivit pentru ulei de transformator, vopsea izolatoare etc.
4. Gaze uscate, atmosfere inerte: Aplicabil pentru procesele de tratament termic și de protecție.
Nota:
Permalloy este un aliaj metalic magnetic moale și nu este potrivit pentru medii lichide corozive, cum ar fi acizii puternici și alcalii puternici. Când este expus la medii umede pe termen lung, se recomandă un tratament de prevenire a ruginii (de exemplu, aplicarea de ulei sau placare antirugină). Este predispus la coroziune în mediile care conțin sulf-sau pulverizare cu sare, ceea ce face necesare tratamente de protecție a suprafețelor (de exemplu, placarea cu nichel, placarea cu aur).
Permalloy (1J79) este proiectat special pentru aplicații cu permeabilitate ridicată, detectarea semnalului slab și aplicații magnetice de înaltă sensibilitate, recomandat pentru utilizare în următoarele domenii:
Câmpuri de aplicare
-
Ecran magnetic de înaltă sensibilitate
Ecran magnetic pentru instrumente de precizie, microscoape electronice, senzori cuantici, magneți RMN și camere de măsurare a câmpului magnetic slab. Permeabilitatea sa inițială extrem de ridicată permite o ecranare eficientă a interferențelor câmpului magnetic extern chiar și la câmpuri magnetice foarte slabe (niveluri geomagnetice). -
Transformatoare de impuls și semnal
Transformatoare de impulsuri, transformatoare de bandă largă, transformatoare de izolare, transformatoare audio de înaltă{0}}fidelitate și transformatoare de curent. Permeabilitatea sa extrem de ridicată și pierderea de histerezis ultra-scăzută permit transmiterea semnalului de înaltă-fidelitate, cu frecvențe de operare de până la 20Hz-20kHz, iar unele până la 100kHz. -
Amplificatoare și modulatoare magnetice
Amplificatoare magnetice ultra-sensibile, modulatoare magnetice, senzori de curent DC (DCCT) și miezuri de senzori Fluxgate. Coercivitate scăzută și caracteristicile de pierdere redusă facilitează amplificarea și detectarea semnalelor slabe. -
Senzori de precizie și instrumente de măsurare
Transformatoare de curent/tensiune de precizie, punți standard, contoare de putere de precizie și magnetometre fluxgate. Permeabilitatea sa inițială extrem de ridicată asigură un răspuns liniar la densități scăzute de flux magnetic. -
Cercetare științifică și instrumente de precizie
Ecranare magnetică pentru detectoare de particule, ceasuri atomice, dispozitive de interferență cuantică supraconductoare (SQUID), circuite magnetice spectrometre și balanțe electromagnetice. -
Inginerie de telecomunicații și RF
Inductori cu filtru-de înaltă frecvență, transformatoare de potrivire în bandă largă, transformatoare de comunicație purtător și transformatoare de linie telefonică. Frecvențele de operare pot acoperi intervalul de la audio la câțiva MHz. -
Echipament medical
Ecran magnetic pentru măsurători biomagnetice, ecranare magnetocardiografie (MCG) și ecranare magnetoencefalografie (MEG).
Livrare și personalizare
Oferim soluții flexibile și fiabile pentru lanțul de aprovizionare pentru a vă asigura că primiți materiale Permalloy(1J79) care se potrivesc perfect cerințelor proiectului dumneavoastră.
|
Formă |

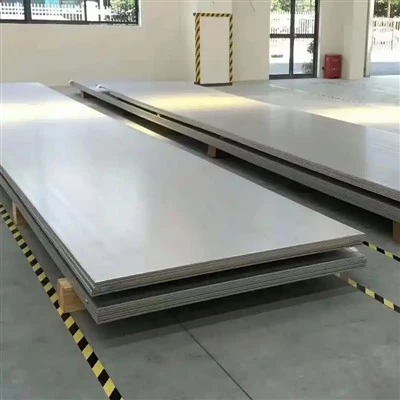

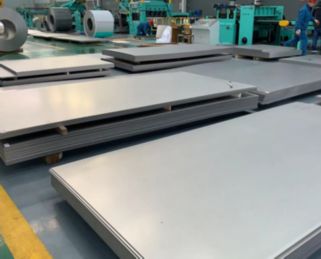

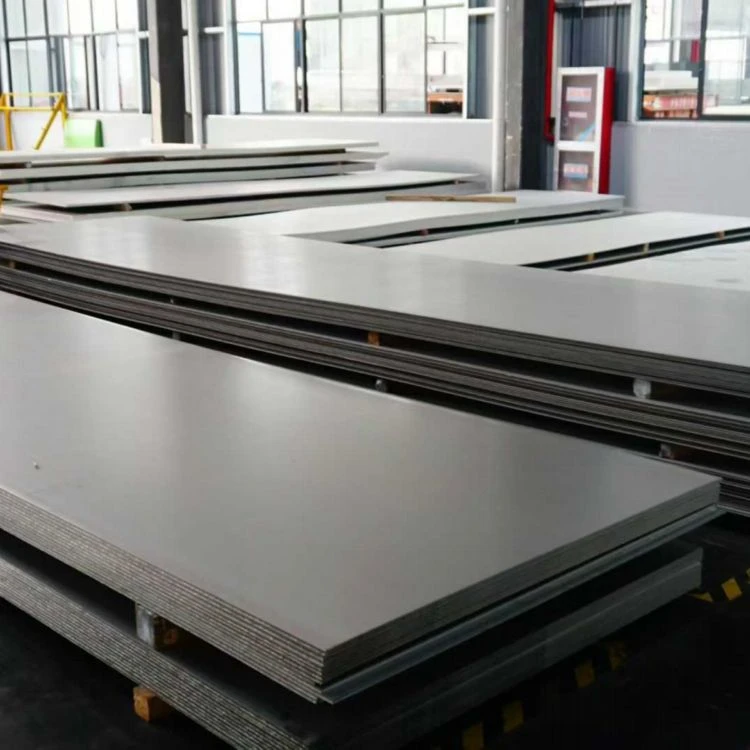

 Foaie/Placă
|

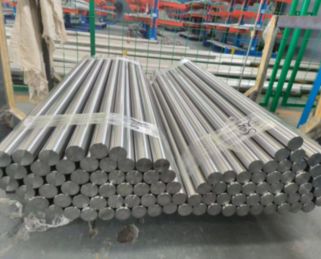

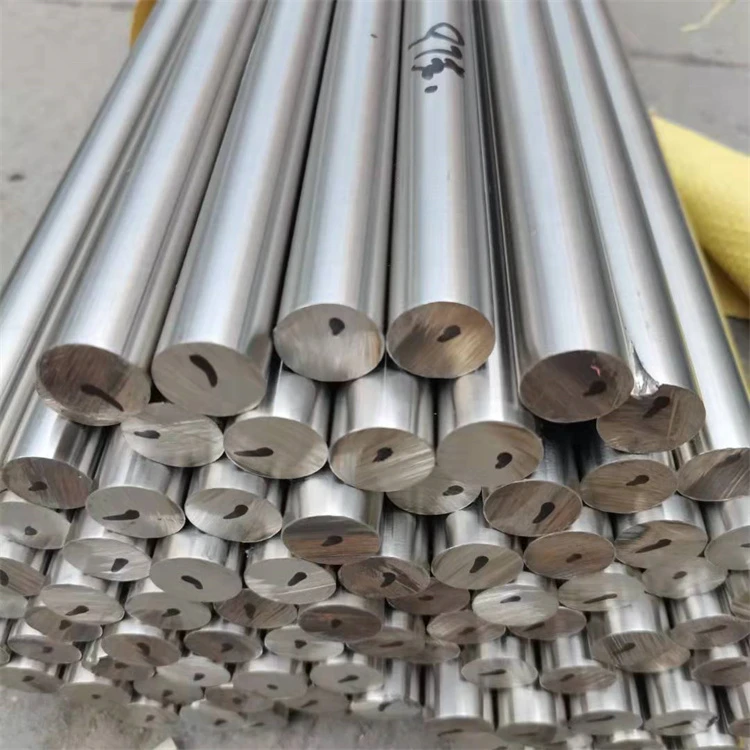

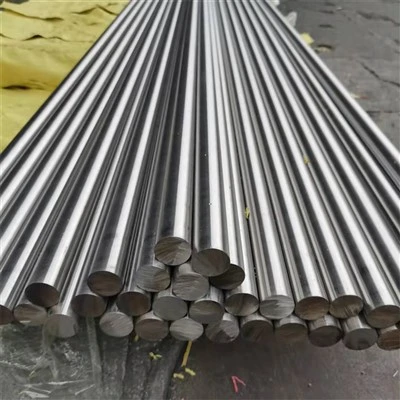

 Bar/Tijă
|

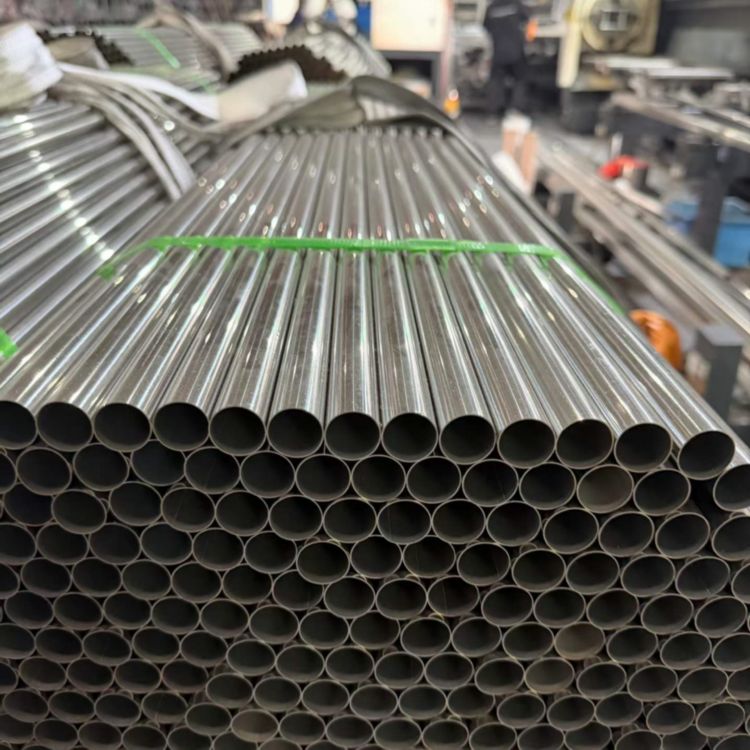

 Conducta / Tub
|

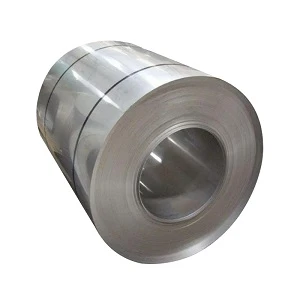

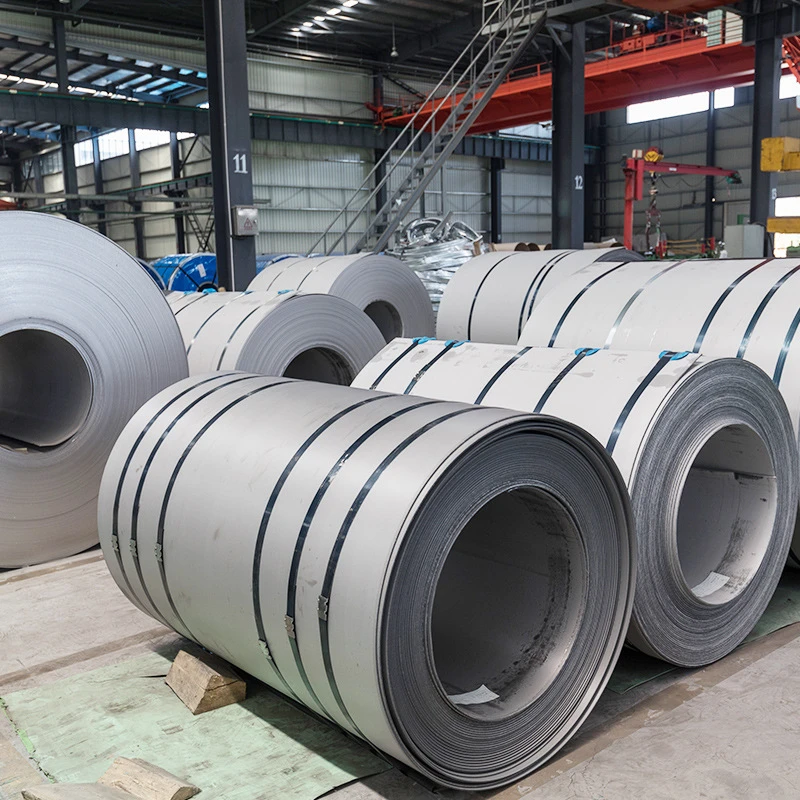

 Bobina de bandă/foaie
|

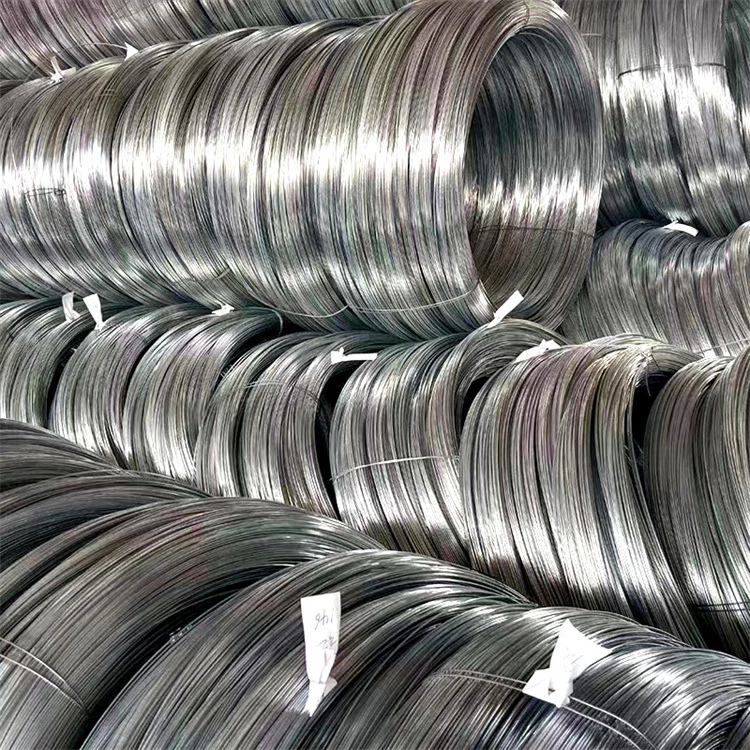

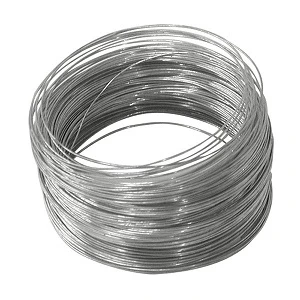

 Sârmă/Sârmă
|
|---|---|---|---|---|---|
|
Gama convențională |
Grosimea: 0.5 - 100 mm |
Diametru Φ6-500mm |
Diametru exterior Φ10-300mm |
Grosime: 0,01 – 3,0 mm |
Diametru Φ0.05-10mm |
|
Capacitate de personalizare |
Plăci-laminate la cald sau-laminate la rece, plăci ultra-subțiri (începând de la 0,1 mm), piese ștanțate, tăiere pe lungime-la dimensiunile specificate, tratamente speciale de suprafață (decapare, lustruire) |
Bare forjate, bare-laminate la cald, bare lustruite, bare modelate și diferite condiții de tratament termic (recoace, stabilizare) |
Țevi fără sudură, țevi sudate, tăiere cu lungime fixă- |
Materiale de bandă de precizie (grosime minimă 0,01 mm), bobină de ștanțare, ștanțare laminată, lățimi ne-standard, folii speciale de protecție |
Desen de precizie, sârmă de umplutură de sudură, tratament special de suprafață |
De ce să ne alegeți? - Tehnologie de inginerie de încredere. Livrare de încredere.
Nu suntem doar un furnizor, ci un partener de materiale de încredere pentru dvs. în China.
Producție integrată pe verticală
Deține o unitate de 20.000㎡ cu 10+ linii automate (8,000+ tone/an). Centrul intern de scule și matrițe-permite personalizarea rapidă și controlul eficient al costurilor - fără markup intermediar.
Control strict al calității în fiecare etapă
Trasabilitate completă în punctele de control QC cheie pe parcursul producției. 100% conform standardelor ASTM/ASME, EN și GB. Rapoarte de testare a materialelor disponibile cu fiecare expediere.

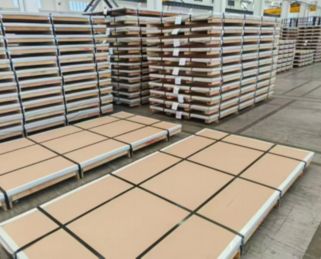

Livrare de încredere și ambalare de export
10+ ani de export în Europa, America de Nord, Asia de Sud-Est și Orientul Mijlociu, cu protecție impermeabilă și anti-rugină, combinată cu opțiuni flexibile de expediere, asigură sosirea în siguranță și-la timp.
Validarea eșantionului înainte de producția în masă
Oferim mostre gratuite pentru verificarea calității, permițându-vă să plasați comenzi în vrac numai după aprobare. Asigurăm consistență de la eșantion la producția de masă prin măsurarea dimensională precisă și fabricarea transparentă.
FAQ
Î: Care sunt avantajele de bază ale Permalloy în comparație cu oțelul siliconic electric obișnuit?
Î: Care este procesul optim de tratament termic pentru permalloy?
Î: Permalloy este ușor de prelucrat?
Î: Care este temperatura maximă de funcționare a permalloy?
Î: Permalloy este potrivit pentru aplicații de curent alternativ cu frecvență medie și înaltă{0}?
Î: Care este principala diferență dintre Permalloy și Permendur 2V?
